    钢丝绳脚手架
    安装拆解快速,安全性较高的锅炉内脚手架。
    吊装方式脚手架系统。

钢丝绳脚手架是一种专门用于在火力发电厂检修(Overhaul)期间维护和更换锅炉管和面板等设备而研发的特殊脚手架材料。较之于现有自下而上安装的脚手架系统,钢丝绳脚手架则采用钢丝绳垂直吊装方式,安装拆解更加迅速安全,材料脱落危险性低。

优点

    • ① 采用上部支架吊装钢丝绳垂直安装,更加安全迅速。
    • ② 横杠与吊装钢丝绳分开独立安装,相互间不存在传导与整体崩塌危险。
    • ③ 仅需替换问题材料即可解决故障。
    • ④ 可分别安装和拆卸需要维护的部分。
    • ⑤ 由于脚手架安装于边框支架处,因此可灵活利用中央与下部空间。
  • 钢丝绳脚手架

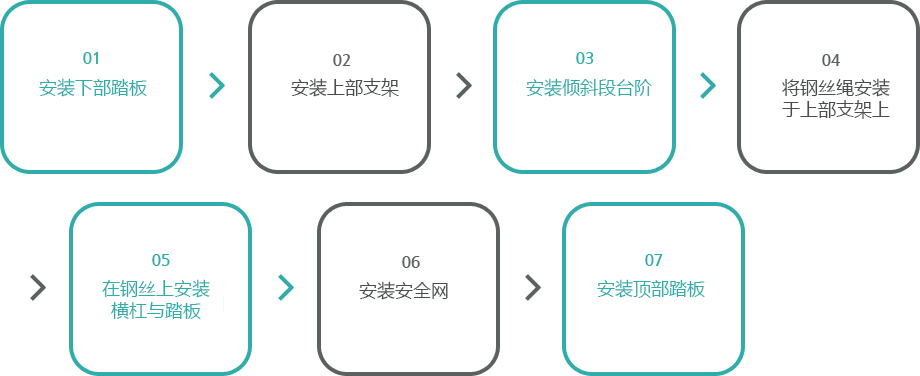

钢丝绳脚手架安装顺序

安装下部踏板 → 安装上部支架 → 安装倾斜段台阶 → 将钢丝绳安装于上部支架上→ 在钢丝上安装横杠与踏板 → 安装安全网 → 安装顶部踏板

钢丝绳脚手架基本概念

    钢丝绳脚手架是一种将发挥横杠功能的钢丝绳固定于上部支撑架上,然后将独立的水平构件连接到垂直构件上完成脚手架
    的特殊吊装脚手架由于水平构件独立发挥作用,因此不存在完全翻转或倒塌的风险,同时还可以单独替换出现问题的部分而不影响整体。

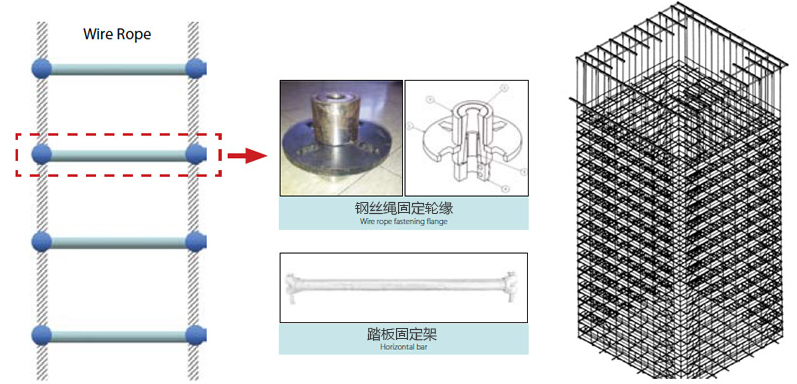

钢丝绳固定轮缘, 踏板固定架

上部支架与踏板安装形态

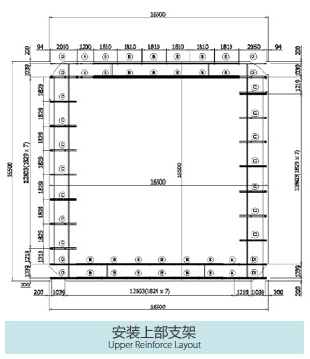

  • 安装上部支架

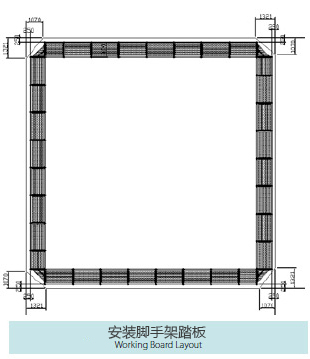

  • 安装脚手架踏板

钢丝绳脚手架主要配件

  • 钢丝绳固定轮缘

    钢丝绳固定轮缘

  • 钢丝绳保管用卷筒

    钢丝绳保管用卷筒

  • 上部挂钩

    上部挂钩

  • 角隅三角板

    角隅三角板

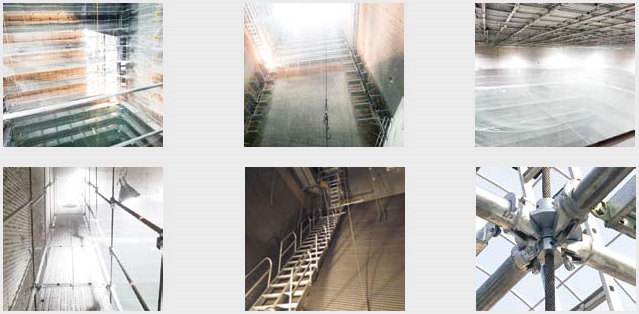

钢丝绳脚手架安装全景

钢丝绳脚手架安装全景
