SB梁式模板

  • SB梁式模板
  • SB Beam Table Form
    SB梁式模板
    一体式设计可快速安装拆解,不受层高变化限制,均可使用。
    材料损失少,可节约成本。

梁式模板下部支柱和模板采用一体化设计可反复安装拆解,下部支柱采用铝合金材料内外管设计,拆除模板后下降至一定高度后可直接移动重新安装,侧板采用支撑架一体化设计无需连接部件即可施工。底部梁式模板结构主要适用于办公楼或公寓式工厂等施工现场。

优点

    • ① 工厂制成梁式模板后在施工现场组装支柱,材料质量优异,精密度高。
    • ② 由工厂制造,质量优良,不受施工现场空间限制,可控制模板施工的工期
    • ③ 材料损耗少,施工现场环境清洁。
    • ④ 可适应层高变化。
    • ⑤ 不受梁规格限制,均可使用。

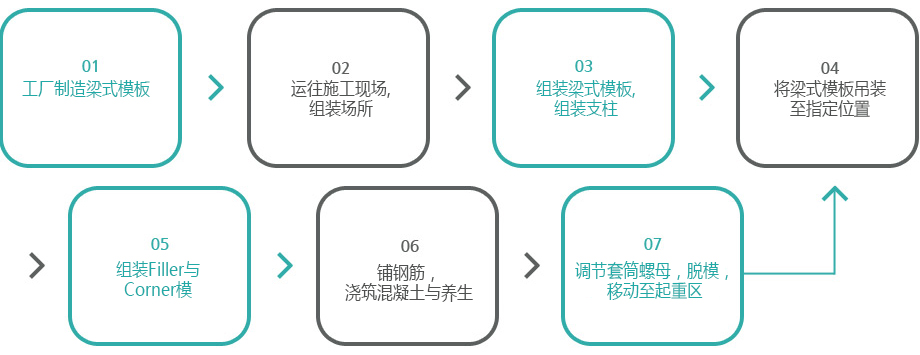

安装顺序(铝合金板坯安装示例)

① 工厂制造梁式模板→②运往施工现场,组装场所→③组装梁式模板,组装支柱→④将梁式模板吊装至指定位置→⑤组装Filler与Corner模→⑥铺钢筋,浇筑混凝土与养生→ ⑦调节套筒螺母,脱模,移动至起重区→ ④将梁式模板吊装至指定位置

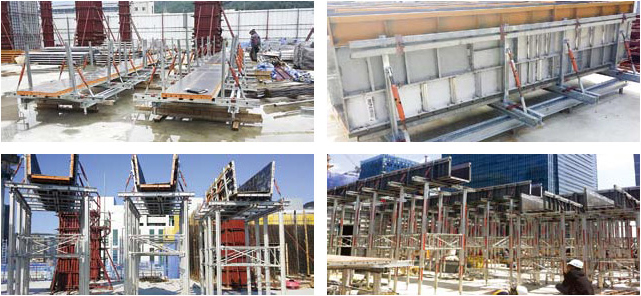

组装梁式模板与支柱

组装梁式模板与支柱

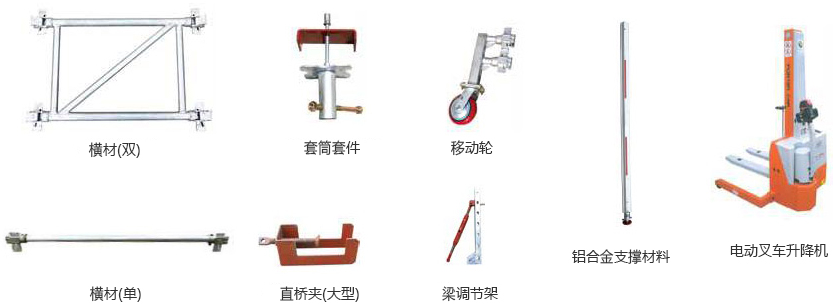

梁式模板主要配件

横材(双), 套筒套件, 移动轮, 横材(单), 直桥夹(大型),  梁调节架, 铝合金支撑材料, 电动叉车升降机

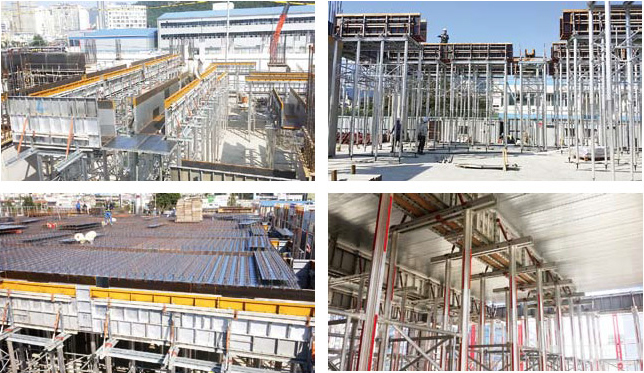

梁式模板安装与浇筑混凝土

梁式模板安装与浇筑混凝土

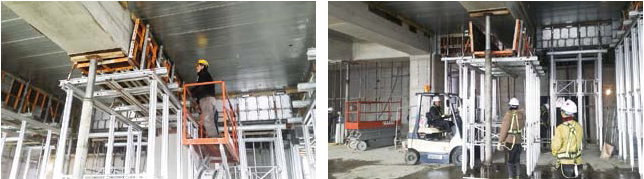

梁式模板拆解与重新安装

梁式模板拆解与重新安装
