单侧墙体支撑架

  • 单侧墙体支撑架
  • Brace Frame for Single Sided Wall
    单侧墙体支撑架
    混凝土侧向压力支撑性能优异的Truss型钢材支架
    无连接部件,使用嵌入地面的地脚螺栓
    采用钢筋地脚螺栓可节约材料成本

单侧墙体支撑架不使用连接部件,而是采用嵌入地面的地脚螺栓,是一种用于支撑墙体模板的Truss型钢材支架。不同于现有墙体模板施工方式,采用地脚螺栓代替成本较高的Dywidag螺栓,当使用SB-DR夹具时,施工现场的剩余钢筋可用作地脚螺栓,因此材料成本可降低至约1/2或更低。

优点

    • ① 采用钢筋地脚螺栓,可降低材料成本。
    • ② 结构材料性能优异,受混凝土侧向压力影响导致的变形小。
    • ③ 不使用连接部件,地下层内部防水效果优异。
    • ④ 拆解后墙面无需收尾处理,混凝土面光滑清洁。
    • ⑤ 可利用单侧墙体支撑架上安装的固定架调整垂直度。
    • ⑥ 安装·分解方法简单,任何人均可操作。
    • ⑦ 钢模板一体化设计,可缩短安装作业时间。

钢筋螺栓固定装置(SB-DR夹具)

    SB-DR夹具可代替成本较高的地脚螺栓连接固定墙体支撑架,利用垂直·水平Rib支撑侧压。
  • 单侧墙体支撑架种类与规格

    品名 Items 规格 Dimension 大小 Size 备注 Remarks
    B H
    单侧墙体支撑架
    Brace Frame
    3100L 1900 3100 二级折叠式
    2-story Fold
    单侧墙体支撑架(折叠式)
    Brace Frame(Fold)
    2570L 1500 2570
    单侧墙体支撑架
    Brace Frame
    2570L 1600 2570
    单侧墙体支撑架(轻量型)
    Brace Frame(light weight)
    2570L(light) 1500 2570
    单侧墙体支撑架
    Brace Frame
    1600L 1150 1600
    单侧墙体支撑架
    Brace Frame
    3100L
    (assembly)
    1900 3100 组装型
    Assembly type
    单侧墙体攀爬支架
    Climbing Bracket for Single Sided Wall
    2185×1881 1900 3100 二级组装型
    2-story assembly

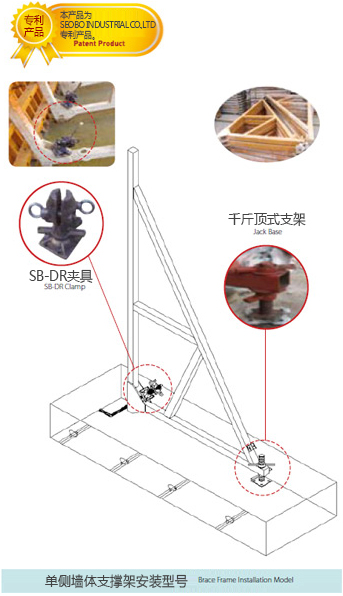

  • 单侧墙体支撑架安装型号

单侧墙体支撑架施工顺序

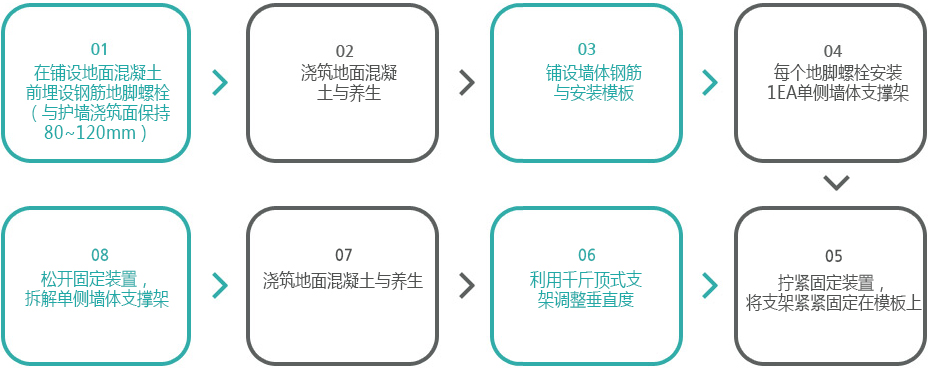

① 在铺设地面混凝土前埋设钢筋地脚螺栓(与护墙浇筑面保持80~120mm)→ ② 浇筑地面混凝土与养生 → ③ 铺设墙体钢筋与安装模板 → ④ 每个地脚螺栓安装1EA单侧墙体支撑架 → ⑤ 拧紧固定装置,将支架紧紧固定在模板上 → ⑥ 利用千斤顶式支架调整垂直度 → ⑦ 浇筑地面混凝土与养生 → ⑧ 松开固定装置,拆解单侧墙体支撑架

单侧墙体支撑架型号

  • 单侧墙体支撑架

    单侧墙体支撑架
    (3100L/2800L/2570L/2000L)

  • 折叠式单侧墙体支撑架

    折叠式单侧墙体支撑架
    (2570L)

  • 轻量型体支撑架

    轻量型体支撑架
    (2570L)

  • 组装式单侧墙体支撑架

    组装式单侧墙体支撑架
    (3100L)

  • (株)三星重工巨济岛三星酒店扩建施工现场

    (株)三星重工巨济岛三星酒店扩
    建施工现场

  • (株)现代建设华城东滩Hyperion施工现场

    (株)现代建设华城东滩Hyperion
    施工现场

  • (株)大宇朝鲜海洋公司巨济岛码头扩建施工现场

    (株)大宇朝鲜海洋公司巨济岛码
    头扩建施工现场

地脚螺栓施工方法

    距护墙线80~120mm处以45˚凸出安装。

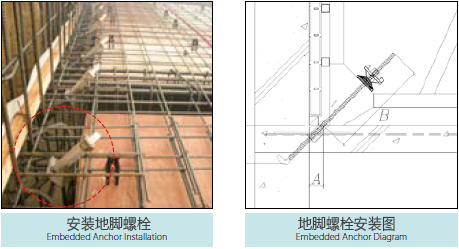

  • 安装地脚螺栓, 地脚螺栓安装图
  • 地脚螺栓安装标准表

    区分
    Items
    钢筋地脚螺栓
    (竹节钢筋 D22)
    Dywidag螺栓
    (ø22)
    螺栓固定装置
    Anchor Fixture
    SB-DR夹具
    SB-DR Clamp
    方翼螺母板
    Square Wing Nut Plate
    A 欧式混凝土模板
    +普通搁栅
    80~100mm 80~100mm
    钢材组合模板 100~120mm 100~120mm
    SB墙体钢材组合模板
    (线型)
    80~100mm 80~100mm
    B 550mm以上 420mm以上
    C 250mm以上 220mm以上
  • 专利产品

    使用 Dywidag螺栓

  • 专利产品

    使用钢筋地脚螺栓(竹节钢筋 D22)

  • 实用新型产品

    使用S型地脚螺栓(Dywidag螺栓 ø22)

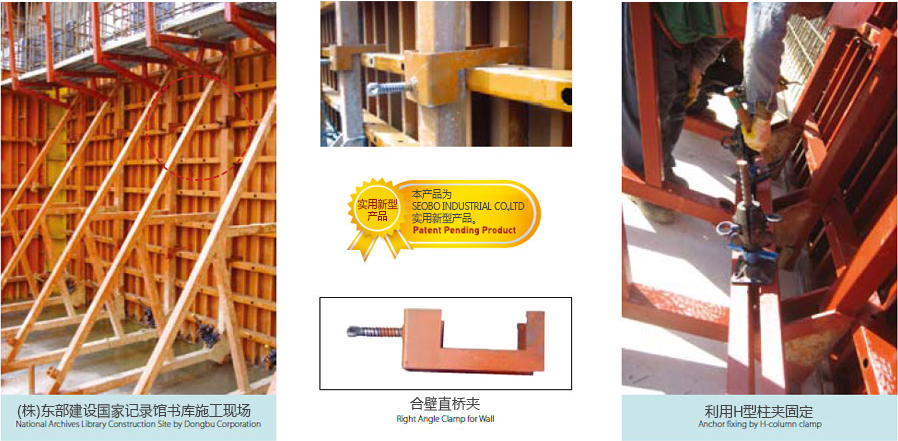

(株)东部建设国家记录馆书库施工现场, 合壁直桥夹, 利用H型柱夹固定

使用合璧张拉台

    合璧施工高度超过3000H以上时,在单侧墙体支撑架上连接张拉台以支撑框架结构。合璧张拉台1500L连接外管,张拉台1800L连接内管调节张拉长度。

使用合璧张拉台按合璧高度在施工调节台(Brushing)上连接防扭曲加固材

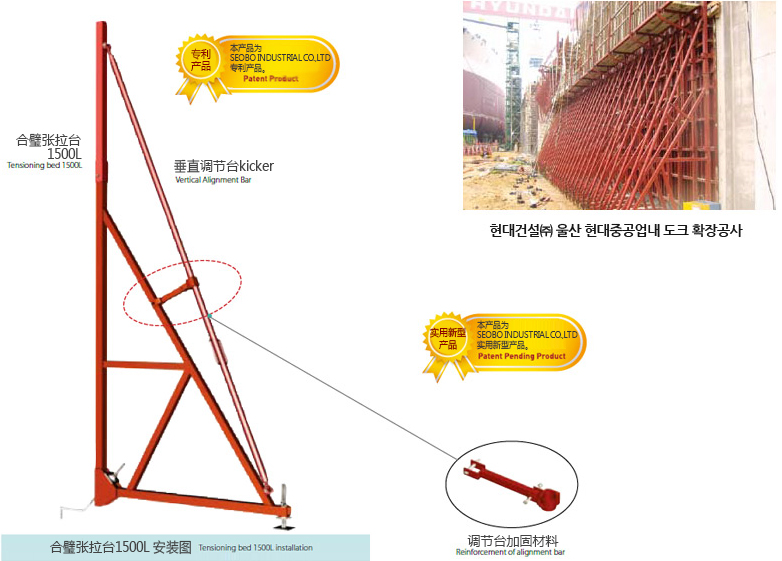

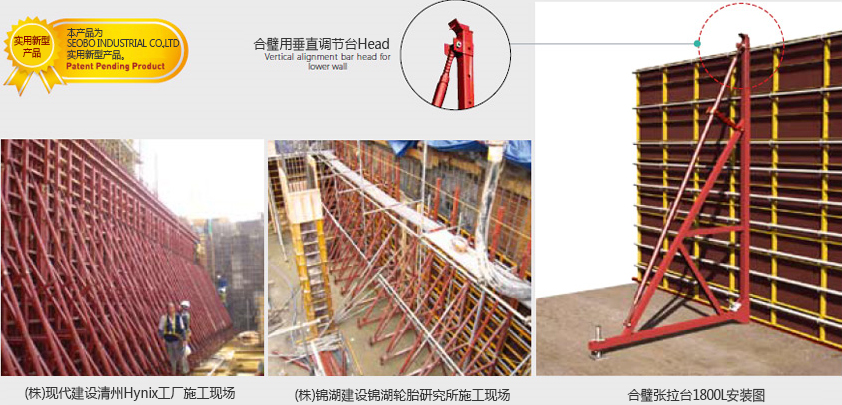

合璧张拉台1500L 安装图
合璧张拉台1500L 安装图

安装二级单侧墙体支撑架

    需要进行二级以上阶梯式合璧施工时,一级铺设结束后利用系统支架或管状支撑材料置于单侧墙体支撑架下部用于支撑二级支架。
    铺设一级支架式必须在合璧模板上部安装二级合璧用地脚螺栓

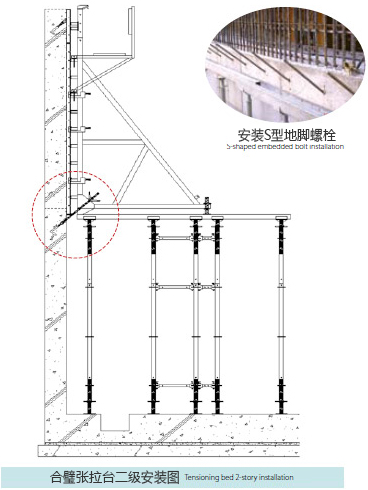

  • 合璧张拉台二级安装图
  • 爬锚锥套件

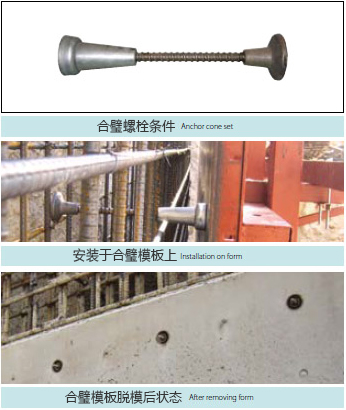

    合璧螺栓条件, 安装于合璧模板上, 合璧模板脱模后状态
  • 安装S型地脚螺栓

    安装S型地脚螺栓

  • 爬锚锥套件安装类型

    爬锚锥套件安装类型

  • 锚板 & PVC管安装类型

    锚板 & PVC管安装类型

  • (株)汉拿建设天安龙谷洞施工现场

    (株)汉拿建设天安龙
    谷洞施工现场

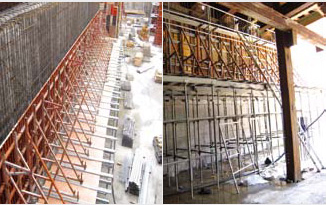

  • (株)现代建设瑞草国立数码图书馆现场

    (株)现代建设瑞草国立数码图书馆现场

  • (株)大宇建设光桥C5BL居住商用办公楼施工现场

    (株)大宇建设光桥C5BL居住商用办公楼施工现场
