    梁成型支撑架
    无需连接部件即可支撑梁侧模板的专用钢材支架
    节约连接部件成本,缩短作业时间,无需高空作业

梁成型支撑架是一种在建筑物梁模板施工过程中无需连接部件即可支撑梁侧模板的truss型钢材支架,节约连接部件成本,缩短作业时间。

优点

    • ① 无需连接部件,可节约材料与人工成本。
    • ② 实现在地面组装完毕后可移动安装,高空作业危险系数低。。
    • ③ 拆解模板后,无需后续修整工序,混凝土表面干净整齐。
    • ④ 可有效保证梁宽与垂直度。

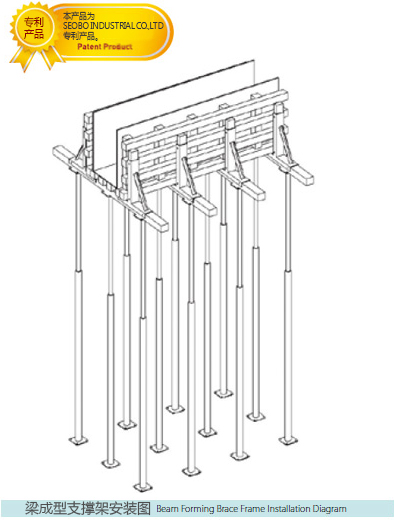

  • 专利产品 : 梁成型支撑架安装图

    梁成型支撑架规格(单位 Unit:mm)

    品名 Items 规格 Dimension 备注 Remarks
    梁成型支撑架
    Beam Form Brace Frame
    490(W)×490(H)
    梁成型支撑架
    Beam Form Brace Frame
    450(W)×450(H)
    梁成型支撑架
    Beam Form Brace Frame
    500(W)×550(H)

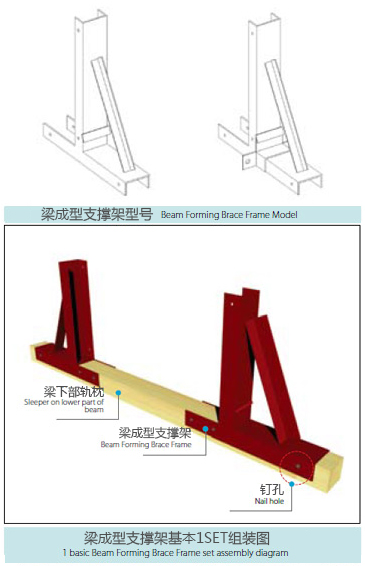

  • 梁成型支撑架型号, 梁成型支撑架基本1SET组装图
    • 梁成型支撑架

      梁成型支撑架(490W×490H)

    • 梁成型支撑架

      梁成型支撑架(500W×550H)

在地面上利用胶合板或者钢材建模后,在梁下部轨枕上架设梁成型支撑架,
在梁侧面模板上钉孔固定牢固。
梁体积较大时,在梁成型支撑架上配置角材(三寸角)固定支撑梁模板。

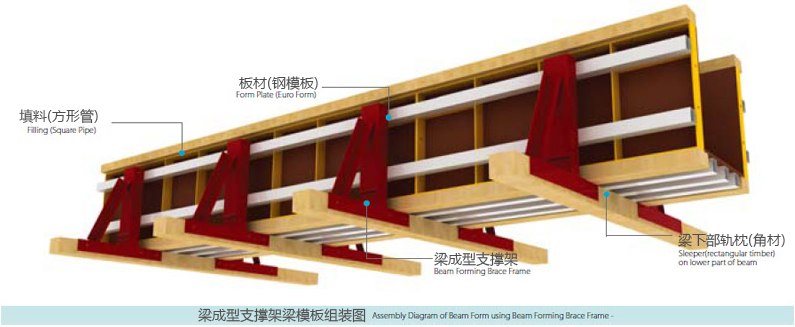

梁成型支撑架梁模板组装图

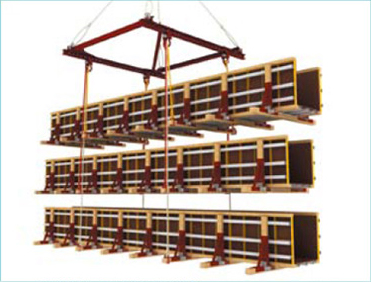

  • 多功能起重夹具吊装梁模板

    多功能起重夹具吊装梁模板

    • 在地面梁模板上安装梁成型支撑架

      在地面梁模板上安装梁成型支撑架

    • 吊装梁模板与钉牢支撑点

      吊装梁模板与钉牢支撑点

    • 移动至安装位置后连接梁模板

      移动至安装位置后连接梁模板

    • 额外安装梁下部支柱

      额外安装梁下部支柱

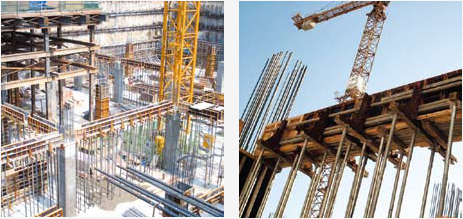

  • (株)三星物产东大门新建施工现场

    (株)三星物产东大门新建施工现场

  • (株)KYERYONG建设大田西南部住宅地开发工程现场

    (株)KYERYONG建设大田西
    南部住宅地开发工程现场

利用梁成型支撑架进行深梁安装

    由于深梁侧面受到的混凝土侧压较大,在梁成型支撑架上配置角材整体支撑侧梁,相互之间利用螺栓连接,防治因侧 压导致脱落。

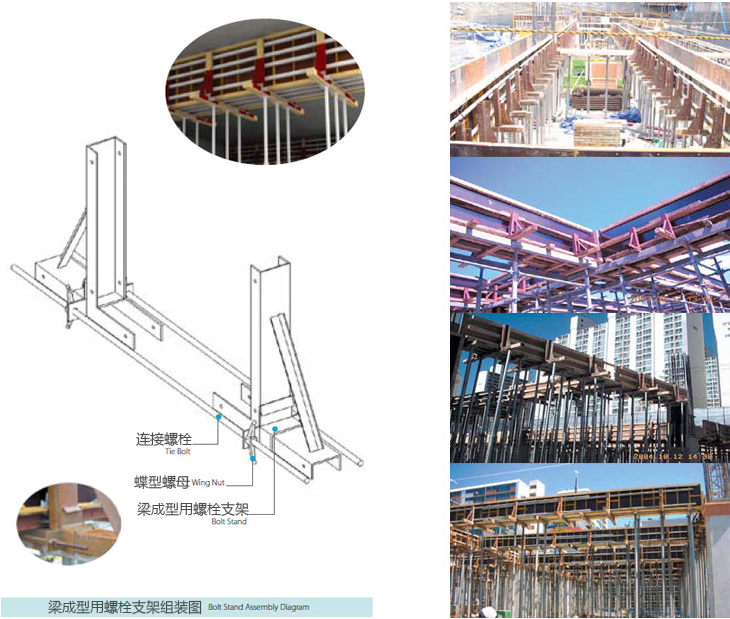

梁成型用螺栓支架组装图

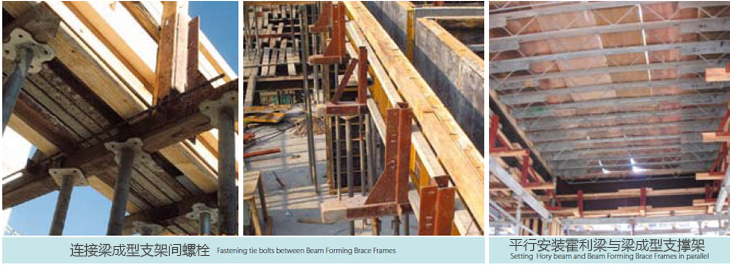

连接梁成型支架间螺栓, 平行安装霍利梁与梁成型支撑架
