铝合金模板

  • 铝合金模板
  • Aluminum Form
    铝合金模板
    铝合金模板作为一种先进材料是一般建筑工程主框架(钢筋混凝土)模板系统中最为重要的材料,模板整体由铝合金制成,重量轻,整体模块化设计便于施工

铝合金模板组成结构

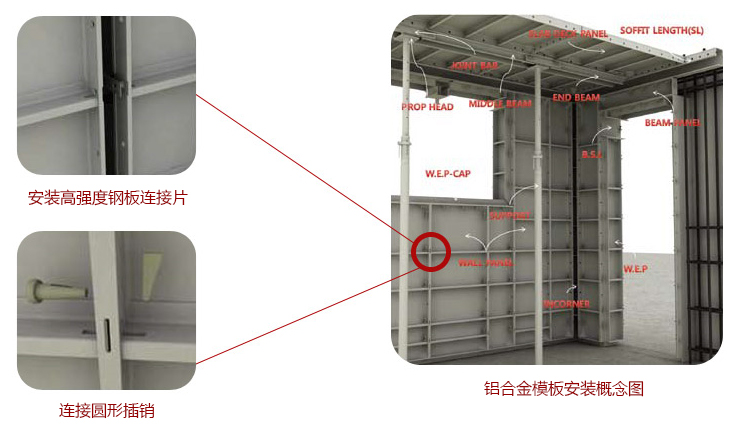

铝合金模板安装概念图, 安装高强度钢板连接片, 连接圆形插销
  • 安装高强度钢板连接片

    安装高强度钢板连接片

  • (株)大宇建设松岛PRUGIO现场

    (株)大宇建设松岛PRUGIO现场

  • (株)现代建设光教新城>EDU TOWN现场

    (株)现代建设光教新城
    EDU TOWN现场

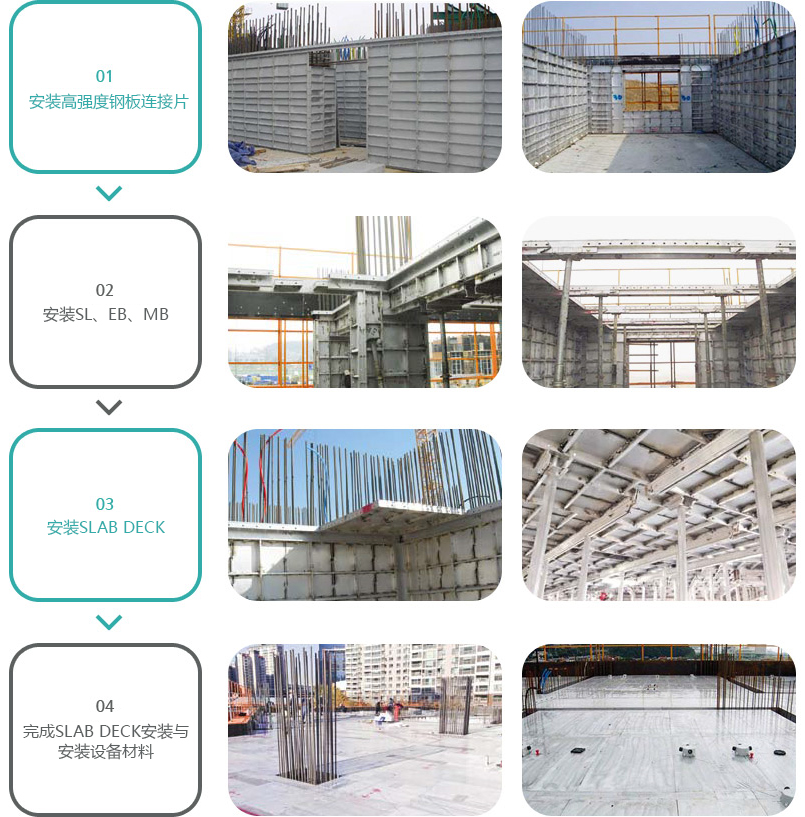

铝合金模板安装顺序

01.安装高强度钢板连接片 → 02.安装SL、EB、MB → 03.安装SLAB DECK → 04.完成SLAB DECK安装与安装设备材料
特征 1)提高混凝土质量
① 混凝土铺设面质量优异。
② 模板一体化设计可精确掌控垂直、水平面的尺寸。
③ 通过减少FORM接缝(JOINT)减少修整作业。
④ 通过整体一体化混凝土浇筑确保混凝土的初始强度。
特征2)确保框架结构工程的成本和竞争优势
① 无需用于加固现有模板后侧的垂直和水平加固材料与固定板材等。
② 减少模板作业流程。
③ 组装、分解与运输方便,可缩短作业时间。(一层只需3~5日即可)
④ 通过简化作业流程,非专业技工也可施工。
⑤ 通过板材大型化与轻量化,缩减工作人员数量
特征 3)提高混凝土质量
① 可最大限度减少外漏混凝土与修整作业等
② 一体化模板可减少配件脱落等状况,出现安全事故风险低。
③ 不使用辅助材料不会产生废料(胶合板、木材等)
④ 有害环境的废弃物产生量较少,可大幅改善环境。

配件

  • AL-连接片, AL-调节支架

    AL-连接片, AL-调节支架

  • 反面固定用铁制

    反面固定用铁制

  • 圆形插销、三角插销、长插销

    圆形插销、三角插销、长插销

  • SL(Slab Length)

    SL(Slab Length)

  • EB(End Beam), MB(Middle Beam)

    EB(End Beam), MB(Middle Beam)

  • 支柱头

    支柱头

铝合金模板安装全景

  • 高强度墙体 + 连接片安装场景

    高强度墙体 + 连接片安装场景

  • 高强度墙体 + 组合模板安装场景

    高强度墙体 + 组合模板安装场景

  • 安装铝合金楼梯

    安装铝合金楼梯

安装铝合金楼梯

  • 安装铝合金楼梯

    安装铝合金楼梯

  • 安装铝合金楼梯

    安装铝合金楼梯

  • 安装铝合金楼梯

    安装铝合金楼梯

安装铝合金楼板

  • 安装电器、设备铁制品

    安装电器、设备铁制品

  • 安装防静电结露材料

    安装防静电结露材料

  • 材料搬运口

    材料搬运口

铝合金模板脱模后的场景

  • 高强度墙体分解后的场景

    高强度墙体分解后的场景

  • 高强度墙体分解后的场景

    高强度墙体分解后的场景

  • 安装轮式支架的场景

    安装轮式支架的场景
