单面墙攀爬架TCS

  • 单面墙攀爬架TCS
  • Climbing Bracket for Single Sided Wall
    单面墙攀爬架TCS
    在合璧上垂直连续施工的攀爬系统
    下部无需安装脚手架,可节约材料与人工成本

必须在合璧上垂直连续施工时使用的材料,无需安装柱体,采用合璧模板与支撑系统一体化设计,是一种上拉式合璧攀爬系统,主要用于建筑物的开放空间、大型桥墩、码头施工等。

优点

    • ① 无需系统支架与单独的作业台(B/T),可节约材料与人工成本。
    • ② 可有效保障高空作业的安全性。
    • ③ 采用模板和支撑系统一体化设计,可模块化配套移动安装,能够大幅缩短作业时间。
    • ④ 辅助材料损耗少,保证施工现场环境清洁

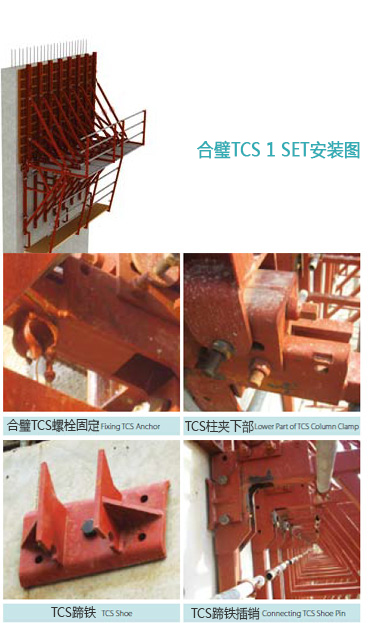

  • 合璧TCS 1 SET安装图

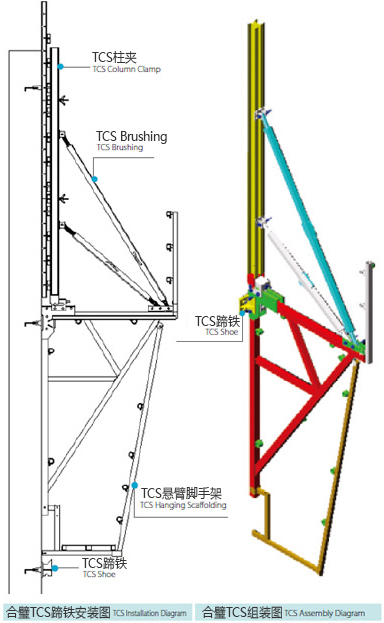

  • 合璧TCS蹄铁安装图, 合璧TCS组装图

合璧TCS施工概念图

    利用单侧墙体支撑架进行第一次浇注后,在事先铺设的锚锥套件上安装TCS蹄铁,依靠该蹄铁进行合璧TCS连续垂直施工。
  • (株)现代建设蔚山现代重工业码头施工现

    (株)现代建设蔚山现代重工业码头施工现


    (株)东部建设国家记录馆书库施工现场

    (株)东部建设国家记录馆书库施工现场

  • 第二次浇注, 合璧板材脱模, 第三次浇注

合璧TCS护墙施工概念图

    在层高较高的护墙施工现场采用合璧TCS作为墙体板材支架与脚手架使用。
  • 合璧TCS安装全景

    合璧TCS安装全景

  • 合璧TCS护墙施工概念图
