    SL柱夹
    SL柱夹不仅重量轻而且结构性能优异,用于加固标准方管防止其发生弯曲,较之于现有H型柱夹重量更轻性能更加优异

SL柱夹不仅重量轻而且结构性能优异,用于加固标准方管防止其发生弯曲,较之于现有H型柱夹重量更轻,性能更加优异

优点

    • ① 采用轻型材料,安装·拆解快捷方便。
    • ② 可根据柱体规格灵活安装。
    • ③ 结构性能优异,可极少使用的柱夹数量。
    • ④ 轻易不会发生变形,器材损耗率低。

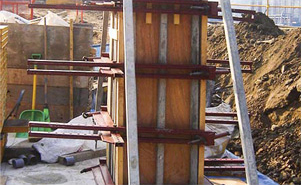

  • (株)大宇汽车销售公司军浦富谷住公公寓施工现场

    (株)大宇汽车销售公司军浦富谷住公公寓施工现场

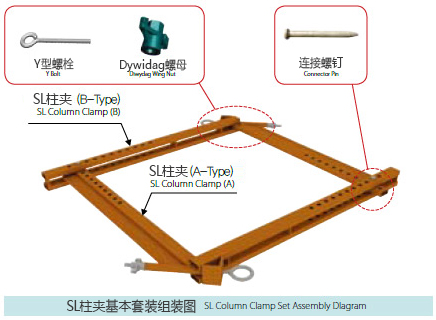

  • SL柱夹基本套装组装图

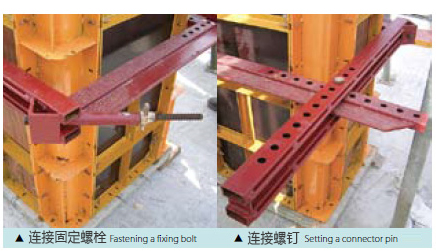

    连接固定螺栓, 连接螺钉

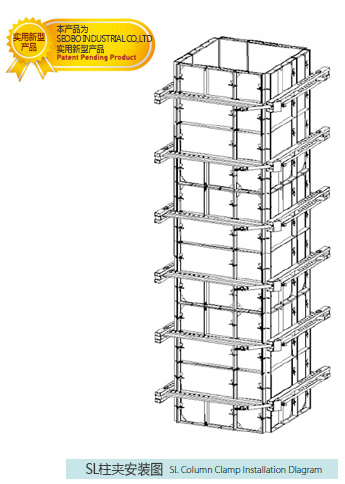

  • 实用新型产品 : SL柱夹安装图

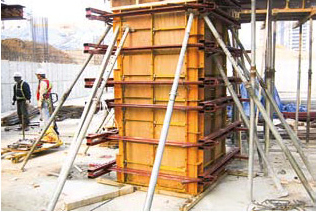

  • (株)现代建设板桥新建常绿公寓施工现场

    (株)现代建设板桥新建常绿公寓施工现场

  • SL柱夹与配件规格 (单位 unit : mm)

    品名 Items 规格 Dimension 备注 Remarks
    SL column Clamp 1200L(AType)
    SL column Clamp 1300L(BType)
    SL column Clamp 1600L(AType)
    SL column Clamp 1670L(AType)
    Connector Pin 19mm×120(L)
    Connector Pin 19mm×205(L)
    Y Bolt 17mm×500(L)
    Diwydag Wing nut 17mm
    Harkron螺栓 Bolt 18mm×450(L)
    Harkron螺栓 Wing Nut 18mm

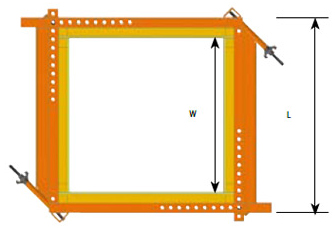

  • SL柱夹组装平面图

    SL柱夹组装平面图

  • SL柱夹适用范围 (单位 unit : mm)

    品名
    Items
    长度 (L)
    Length
    使用范围(钢柱模)
    Application Scope
    (Column Width)
    备注
    Remarks
    SL column Clamp 1200(L) 450~950(W) Small
    SL column Clamp 1600(L) 750~1350(W) Large

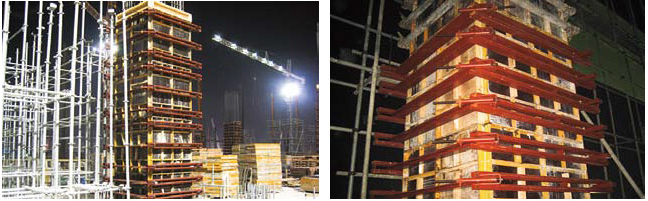

株)现代建设清州Hynix工厂扩建施工现场

株)现代建设清州Hynix工厂扩建施工现场

  • (株)现代建设釜山海云台AID重建施工现场

    (株)现代建设釜山海云台
    AID重建施工现场

  • (株)大宇建设仁川松岛自由贸易中心(ATT)

    (株)大宇建设仁川松岛自
    由贸易中心(ATT)

  • (株)锦湖建设龙仁锦湖轮胎研究所

    (株)锦湖建设龙仁锦湖轮
    胎研究所
